定位珠的基本用法介绍

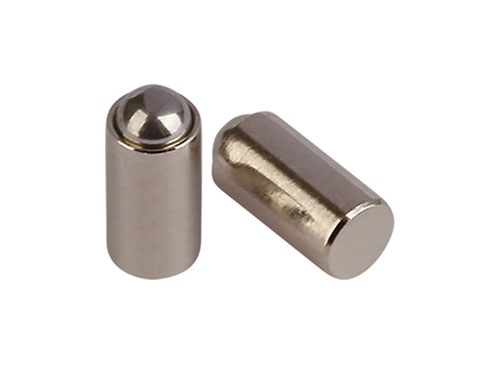

定位珠（也称为定位销、定位珠螺丝或球头柱塞）是一种机械紧固件，主要用于精确定位、固定或对齐零件。其设计通过弹簧压力使钢珠部分突出，嵌入对应孔位实现定位功能。以下是定位珠的详细用法说明：

一、定位珠的核心功能

精确定位

利用钢珠与孔位的配合，确保零件在装配时位置准确，避免偏移。

示例：在模具制造中，定位珠可保证上下模精准对齐，防止错位导致产品缺陷。

临时固定

在焊接、粘接或永久性固定前，通过定位珠临时固定零件，便于后续操作。

示例：电子元件组装时，定位珠可暂时固定电路板，待焊接完成后移除。

防松脱设计

钢珠与孔位的摩擦力可防止零件在振动或外力作用下松动。

示例：机械设备中，定位珠可防止轴承或齿轮在高速运转时移位。

二、定位珠的适用场景

模具与夹具

用于注塑模具、冲压模具的定位，确保模具开合时位置一致。

示例：汽车零部件模具中，定位珠可保证每次注塑的塑料件尺寸一致。

电子设备

在PCB板、连接器或外壳装配中，实现精密定位。

示例：手机组装时，定位珠可确保屏幕与机身框架精准对齐。

自动化设备

在机器人、传送带等设备中，用于传感器或执行器的定位。

示例：工业机器人手臂的关节处，定位珠可保证机械臂运动轨迹精确。

航空航天

在高精度要求的航空部件中，用于关键零件的定位与固定。

示例：飞机发动机叶片的装配中，定位珠可确保叶片位置误差极小。

三、定位珠的使用方法

安装步骤

选择孔位：根据零件设计，在需定位的孔位加工适配的凹坑或通孔。

安装定位珠：将定位珠旋入或压入预钻孔中，确保钢珠可自由伸缩。

测试配合：将零件与定位珠对齐，施加适当压力使钢珠嵌入孔位，检查定位效果。

注意事项

孔位精度：凹坑或通孔的直径需略大于钢珠直径（通常大0.1-0.2mm），避免过紧或过松。

材质匹配：定位珠材质（如不锈钢、碳钢）需与零件材质兼容，防止腐蚀或磨损。

弹簧压力：根据应用场景选择合适弹簧压力的定位珠，避免压力过大导致零件变形。

四、定位珠的选型建议

按头部类型选择

平头型：适用于表面平整的零件，避免干涉。

球头型：适用于需多角度定位的场合，钢珠可自动调整方向。

杯头型：提供更大接触面积，适用于高负载场景。

按尺寸选择

根据零件厚度和孔位深度，选择合适长度的定位珠（常见长度范围：3-20mm）。

钢珠直径通常为1-6mm，需与孔位直径匹配。

按材质选择

不锈钢：耐腐蚀，适用于潮湿或化学环境。

碳钢：强度高，适用于一般机械场合。

铜合金：导电性好，适用于电子设备。

五、常见问题与解决方案

定位不准

原因：孔位加工精度不足或钢珠磨损。

解决方案：重新加工孔位，或更换新定位珠。

钢珠无法弹出

原因：弹簧失效或异物堵塞。

解决方案：拆卸清洁，或更换定位珠。

零件松动

原因：弹簧压力不足或孔位尺寸过大。

解决方案：选择更高压力的定位珠，或缩小孔位尺寸。

六、定位珠的维护与保养

定期清洁

使用压缩空气或软毛刷清除灰尘和碎屑，避免钢珠卡顿。

润滑处理

在高频率使用场合，可涂抹少量润滑油减少磨损。

检查更换

定期检查弹簧弹性和钢珠完整性，发现异常及时更换。
